FOLYAMATOS AKUSZTIKUS-EMISSZIÓS MONITORING RENDSZER SENSOPHONE AED404 ÉS AED416 KÉSZÜLÉKEK FELHASZNÁLÁSÁVAL

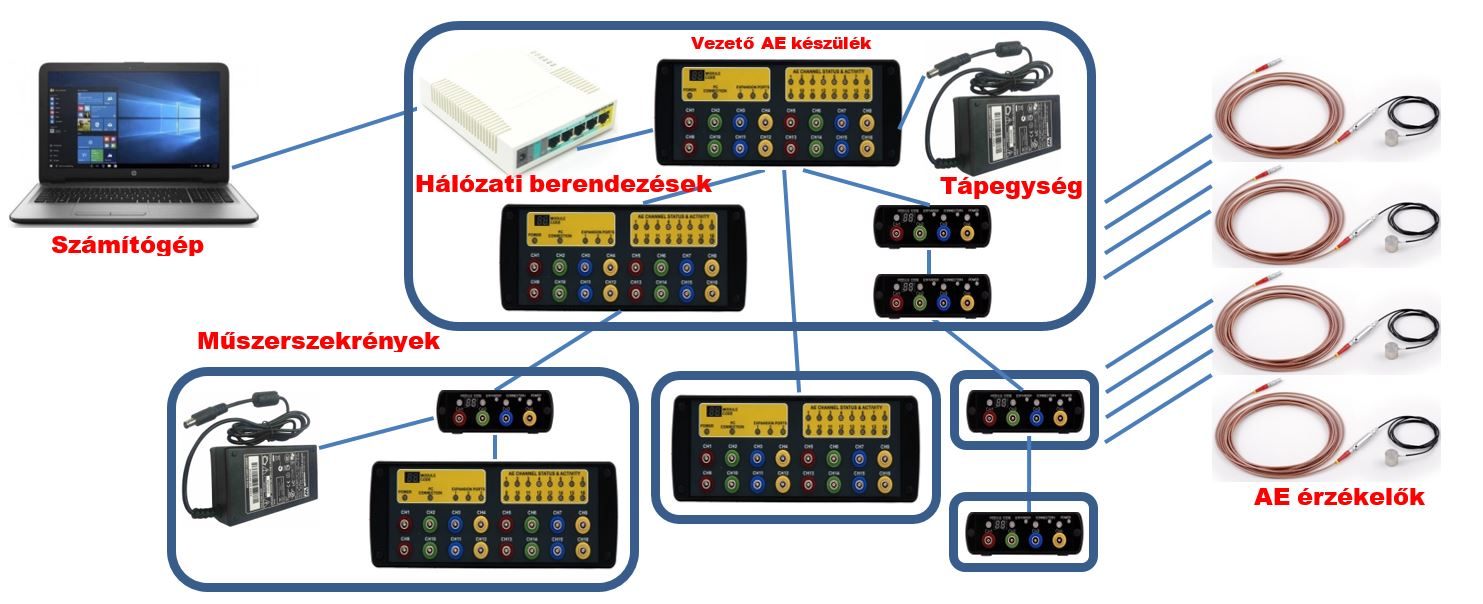

Sensophone AED404 / AED416 AE készülékeken alapuló folyamatos monitorozó rendszer fő részei:

Számítógép: Bármely típusú lehet, Windows XP / 7 / 8.1 / 10 operációs rendszerrel (bármely verzió), és installált Sensophone AED64 szoftverrel ellátva. Elhelyezhető a monitoring rendszer műszerszekrényeitől akár nagyobb távolságban is.
Műszerszekrény: Ipari műszerház a szükséges méretekben, anyagból, védelmi kategóriával és bizonylatokkal. A közvetlen napsütéstől való védelem ajánlott.
Sensophone AED404 / AED416 készülékek: Tetszőleges kombinációban, „A modul kódolás szabályai”-nak megfelelően. Több műszerszekrénybe is szétoszthatók.
Hálózati berendezések: Opcionális – Ethernet switch, router, optikai / WiFi / 3G Mobil / PowerLine adapter – igény szerint. A helyi tápegységről táplálva.
Tápegység: Nélkülözhetetlen a vezető AED404 vagy AED416 készülék szekrényében. Ez lehet egyszerű fali adapter, vagy ipari szünetmentes tápegység napelemes betáppal és akkumulátor back-uppal – igény szerint. Ha szükséges, hasonló megoldást lehet alkalmazni más, csatolt AED404 / AED416 készülékek szekrényében is.
Ethernet patch kábelek: Cat5E minőségű, vagy jobb. Hossza 0.2 m és 100 m között lehet. A rendszer tápellátásának tervezése során figyelembe kell venni a kábel paramétereit (fajlagos ellenállását)!
Érzékelő kábelek: Valamennyi AE detektorhoz. Koaxiális kábel, 75 Ohm, a szükséges hosszban, egyenként 100 m-ig. Speciális esetekben a hossz 300 m-ig növelhető.
Előerősítők: Valamennyi AE detektorhoz. Az érzékelő kábel detektor felőli végére szerelve, vagy beépítve magába a detektorba. Táplálása a Sensophone AED404 / AED416 készülékekről történik (+7.5 VDC). Detektor-teszt üzemmódra is alkalmas.
AE érzékelők: Piezoelektromos detektor beépített előerősítővel és rögzítő mágnessel, vagy ezek nélkül. Megfelelő csatolóanyaggal és -módon a helyére rögzítve.
